Tile System
최근 건축환경은 인텔리전트 빌딩의 출현 커튼월(CURTAIN WALL)및 철골튜브와 같은 초고층 빌딩에 적합한 구조로 급변하고 있습니다. 삼원도 이에 부응하고자 다양한 모듈구성으로 이루어진 METAL DESIGN감과 질감을 느낄 수 있도록 기존 SYSTEM과 신규 ITEM을 호환성있는 부재로 조립한 METAL DESIGN CEILING은 삼원의 전문기술이 낳은 복합활용의 금속시스템 천장입니다. 이제 천정은 더 이상의 건축의 부속물일 수 없습니다. METAL DESIGN CEILINGS이 제공하는 신천정 문화의 세계로 초대합니다.

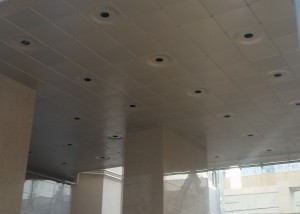

AL Tile(캡타입)
기존 타일시스템에 CAP(비스) 시공을 추가하여, 타일판넬과 클립바가 고정될 수 있게 하여 외부설치시 발생가능한 바람에 의한 탈락현상을 보완하는 효과가 있습니다.
| MODEL | SIZE(m/m) | SHAPE | PERFORATION | MATERIALS |
| SWC 45F | 450*450*0.7 | FLAT | ALLUMINUM | |
| SWC 45S | 450*450*0.7 | SQUARE | – | ALLUMINUM |
| SWC 45C | 450*450*0.7 | CIRCULAR | – | ALLUMINUM |
| SWC 60F | 600*600*0.7 | FLAT | ALLUMINUM | |
| SWC 60S | 600*600*0.7 | SQUARE | – | ALLUMINUM |
| SWC 60C | 600*600*0.7 | CIRCULAR | – | ALLUMINUM |
| SWC 36F | 300*600*0.7 | FLAT | – | ALLUMINUM |
» 형 식
알루미늄 판재를 일정한 규격으로 PRESS가공 성형하여 경량 철골 천정에 부착하여 비스로 고정하는 방식.
» 특 징
1. PANEL 내부에 사각.원형등 다양한 요철과 유공 및 무공등 공간의 크기와 형태에 맞게 선정이 가능하다.
2. PANEL 규격내에 조명등 감지기 설비등 천정 설치물의 작업이 용이하다.
3. 넓은 실내 공간이나 흡음이 요구되는곳에 유공판 타일을 사용하며 TILE 내측 후면에 부직포및 흡음텍스를 부착하여 사용한다.
» 도 장
TILE의 도장은 일반적으로 폴리에스터 계열의 정전 분체도장이 사용되며 롤 코팅이 가능하다.
» 적용기준
TILE 품질 관련 기준은 KSD 7081(건축용 착색 금속천정재) 재료는 KSD 6701(알루미늄 및 알루미늄 합금의 판 및 조) 및 KSD 3528 (전기아연도금)기준에 따른다.
» 부속자재
