Louver System
삼원메탈의 LOUVER SYSTEM은 다양한 규격과 색상을 폭 넓게 선택 가능한 건축용 금속 천장재로써 모던하고 세련된 디자인의 심미성, 준불연 소재로 제작된 안전성, 재활용 가능한 알루미늄 소재를 이용한 친환경성을 두루 갖춘 현시대에 걸맞은 건축 자재입니다.
특히 조명기구의 매입과 노출 설치에 따라 조명 효과를 극대화 할 수 있으며 간접조명의 은은한 분위기 연출이 가능하여 전시공간이나 조명 커버 및 인테리어 공간장식으로 광범위하게 사용됩니다.
격자형의 GRID LOUVER와 일자형인 SCREEN LOUVER, 두 가지 타입의 제품이 생산되고 있으며 공간의 형태와 크기, 조명의 설치에 따라 원하는 규격과 색상의 제품을 주문 제작 가능하여 장소의 특성에 맞는 인테리어 디자인이 가능합니다.
Screen Louver (스크린 루버/내진 스크린루버, 일자형)

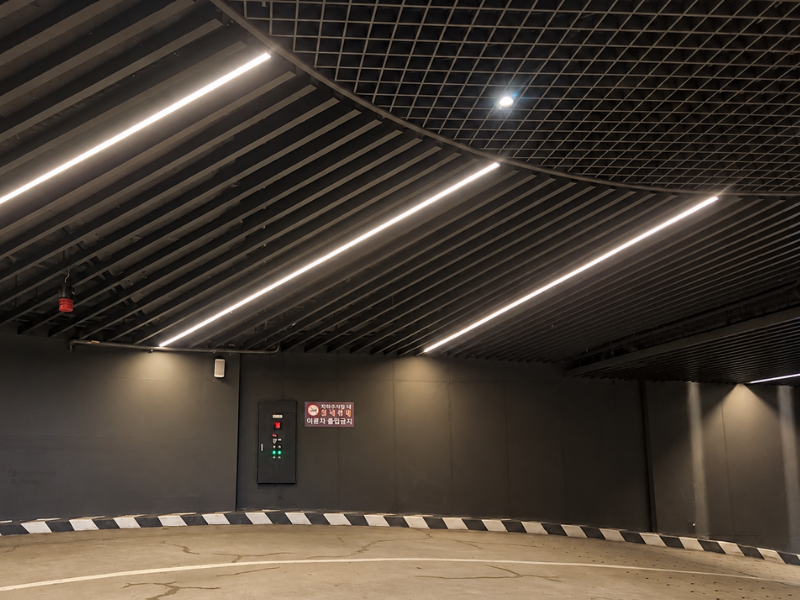

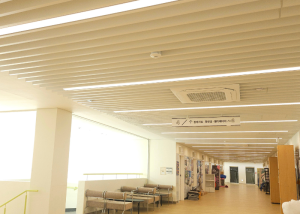

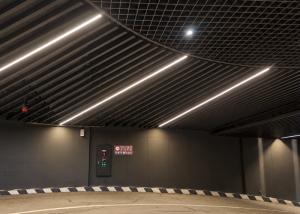

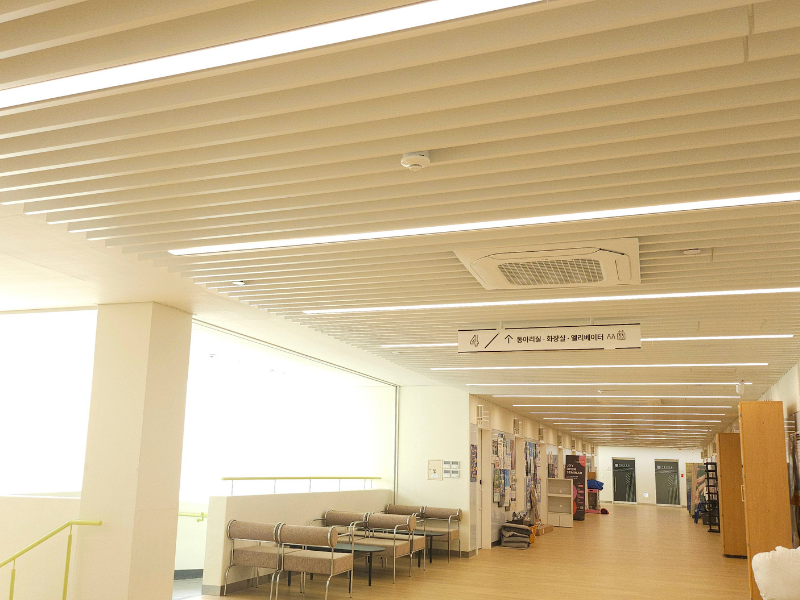

알루미늄 압출바 또는 절곡된 BAR형태의 살을 한방향으로 일정하게 시공하는 제품으로 높이나 간격은 주문 사양에 의해 결정되며 주차장이나 HALL등 개방감이 필요한 넓은 공간에 적합한 제품입니다.
삼원메탈 스크린루버의 특장점
-
오픈형과 밀폐형 겸용 제품으로 현장상황 변화에 따라 빠른 대응이 가능합니다.
-
SUS소재의 브라켓을 사용하여 부식에 강하며, 강하게 고정되어 수직 설치시에도 흘러내리는 문제가 없습니다.
-
엔드캡의 경우, 기존 본드부착식 뿐 아니라 끼우는 형태로도 제작가능해 더욱 깔끔한 마감이 가능합니다.
-
오픈형의 경우 천정틀로 C-channel을 사용하여, 천정틀을 더 적게 설치가 가능하여 미관상 보기가 좋으며, 아연도금강 소재로 튼튼합니다. (천정틀 설치 간격 : 1300~1500mm)
-
오픈형의 자체 제작 행거가 천정틀 내부로 매립되어 외부로 노출되지 않아, 보다 깔끔한 외관을 제공합니다
-
스틸 재질의 루버와는 달리 녹 발생에 안전합니다. (녹 발생시에는 녹이 수분을 타고 루버 표면에 흘러내려 미관을 해칠 수 있습니다.)
-
준불연 인증 획득으로 화재에 더욱 안전한 자재입니다. (준불연 시험성적서 보유, 단 방염필름마감의 경우 방염성적서 보유, 불연 도장은 별도 문의)
-
국내 최고 등급 1.6G 내진 인증 획득하여 내진형 스크린루버도 설치 가능합니다. (내진 시험성적서 보유)
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 20200 | 20 | 200 | ALLUMINUM |
| SWS 20150 | 20 | 150 | ALLUMINUM |
| SWS 20120 | 20 | 120 | ALLUMINUM |
| SWS 20100 | 20 | 100 | ALLUMINUM |
| SWS 2085 | 20 | 85 | ALLUMINUM |
| SWS 2080 | 20 | 80 | ALLUMINUM |
| SWS 2060 | 20 | 60 | ALLUMINUM |
| SWS 2030 | 20 | 30 | ALLUMINUM |
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 30200 | 30 | 200 | ALLUMINUM |
| SWS 30150 | 30 | 150 | ALLUMINUM |
| SWS 30120 | 30 | 120 | ALLUMINUM |
| SWS 30100 | 30 | 100 | ALLUMINUM |
| SWS 3090 | 30 | 90 | ALLUMINUM |
| SWS 3080 | 30 | 80 | ALLUMINUM |
| SWS 3070 | 30 | 70 | ALLUMINUM |
| SWS 3060 | 30 | 60 | ALLUMINUM |
| SWS 3050 | 30 | 50 | ALLUMINUM |
| SWS 3040 | 30 | 40 | ALLUMINUM |
| SWS 3030 | 30 | 30 | ALLUMINUM |
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 40200 | 40 | 200 | ALLUMINUM |
| SWS 40150 | 40 | 150 | ALLUMINUM |
| SWS 40120 | 40 | 120 | ALLUMINUM |
| SWS 40100 | 40 | 100 | ALLUMINUM |
| SWS 4080 | 40 | 80 | ALLUMINUM |
| SWS 4060 | 40 | 60 | ALLUMINUM |
| SWS 4040 | 40 | 40 | ALLUMINUM |
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 50200 | 50 | 200 | ALLUMINUM |
| SWS 50150 | 50 | 150 | ALLUMINUM |
| SWS 50120 | 50 | 120 | ALLUMINUM |
| SWS 50100 | 50 | 100 | ALLUMINUM |
| SWS 5080 | 50 | 80 | ALLUMINUM |
| SWS 5050 | 50 | 50 | ALLUMINUM |
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 80100 | 80 | 100 | ALLUMINUM |
| MODEL | SIZE(mm) | MATERIALS | |
| 폭 | 높이 | ||
| SWS 10050 | 100 | 50 | ALLUMINUM |
| SWS 10080 | 100 | 80 | ALLUMINUM |
∗ 이미지를 클릭하면 확대화면이 보입니다.
» 형 식
알루미늄 판재를 바 형태로 절곡 가공하거나 압출바를 간격바를 사용 일정한 간격의 일방향으로 시공 설치하는 방식
» 특 징
1. 일반적인 격자 LOUVER 형태가 아닌 스크린식의 일방향 루바로 개방감이 필요한 주차장이나 전시장에 적합한 제품이다.
2. 다양한 높이와 간격 색상에 따라 개성있는 공간연출이 가능하고 시원한 시야 확보가 장점이다.
3. 조명은 노출등 및 매입등 관계없이 설치가 가능하며 기타 공조 및 소방설비등을 자유로이 배치하거나 내장시킬수 있어 깨끗한 천정을 만들 수 있다.
» 도 장
SCREEN LOUVER의 마감은 폴리에스터 계열의 정전분체 도장이나 시트지 부착마감이 일반적이다.
» 적용기준
LOUVER 품질의 관련 기준은 KSF 4535(천정용 알루미늄 루바) 재료는 KSD 6701(알루미늄 및 알루미늄 합금판 및 조)에 따른다.
» 부속자재
1 HANGER BOLT(￠9)
2 NUT(9mm)
3 CARRIER HANGER
4 CARRIER CHANNEL
5 CARRIER JOINT
6 연결볼트,너트
7 SUS BRACKET
